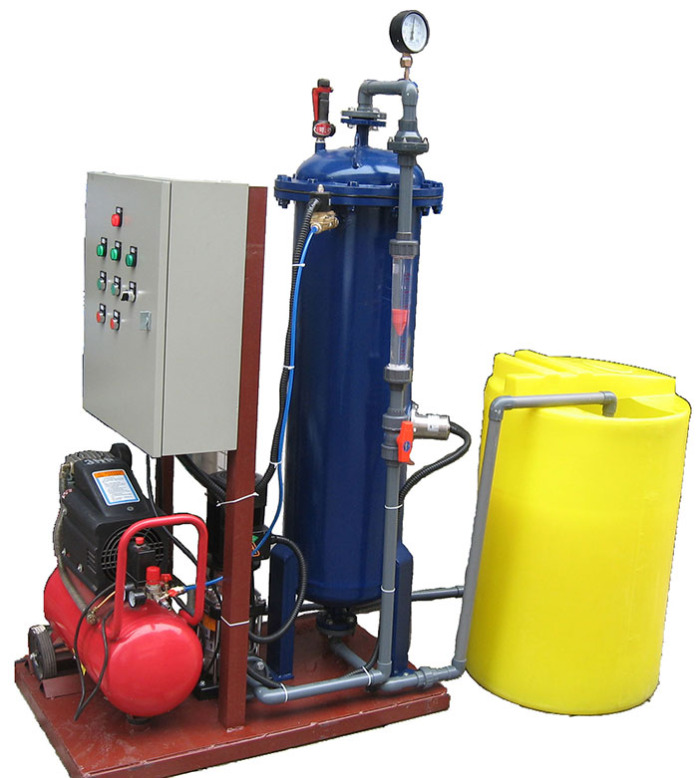

压力溶气罐
【产品介绍】
气浮压力溶气罐又名喷淋式填料罐，是压力溶气气浮净化工艺中的重要设备，压缩空气与压力水在溶气罐中通过扩散、溶解、传质等过程使大量空气溶于水中。采用低能耗空压机供气、阶梯环填料、喷淋式溶气罐。
压力溶气罐采用阶梯环、拉西环、规整填料为填料，其中阶梯环填料具有较高的溶气效率，较为常用。填料层高一般为1000～2100mm。
TR系列压力溶气罐内部为多孔板及阶梯环填料，外部由进水口、进气口、排气安全阀接口、视镜、压力表接咀、排气口、液位计、出水口、人孔等组成。压力溶气罐设计、制作需按一类压力容器要求考虑。
【产品特点】
1、溶气效率高达98%，接近饱和值（在水温30°C时），与无填料的溶气罐相比约高出30%，释放量约为理论饱和溶气量的90～99%；
2、过水流量大，罐截面负荷率可达5000m3/m2.d；
3、装有水位计，操作管理方便，可保证释放器稳定工作；
4、在不排放未溶空气的条件下运行，可节省空压机的能耗，大大缩短连续运行时间，延长空压机寿命；
5、小阻力均匀布水，压力降仅为喷头布水的十分之一，因而有效地利用水泵扬程，节省电耗，避免喷头的堵塞；
6、与国外先进水平相比，溶气效率提高5～10%；过水密度提高1～5倍；溶气罐水力停留时间仅为51s（原来为3～5min），因而大大缩小了罐容积，降低了造价。
【工作原理】
压力溶气罐是通过回流泵将清水加压至0.30～0.40MPa，同时加入压缩空气，使空气溶解于水的一种特殊装置。加压后的溶气水通过管道、阀门接至释放器，然后骤然减至常压，溶解于水的空气以微小气泡形式（气泡直径约为μm左右），从水中析出，将污水中的悬浮物颗粒载浮于水面，由刮渣机刮出，从而实现固-液分离。气浮回流比一般按30～50%，用气量按40-60ml/L设计。
【工艺参数】
过流密度：2500～5000 m3/m2.d
填料高度：1000～2100mm（0.8～1.3m）
液位高度：600～1300mm（从罐底计）
承压能力：≥0.6MPa
工作压力：0.3～0.4MPa
【注意事项】
1、空压机风量：回流溶气气浮工艺要求溶入的空气量为回水量的6%～10%，风量不宜过小，否则絮体附着空气量少，絮体上浮速度慢，渣水分离效果差，空压机风量安全系数1.2～1.5。
2、空压机风压：回流溶气气浮选风压在0.25～0.35MPa，水压在0.2～0.3MPa，风压、水压差在0.05MPa上下时效果较佳。否则不是压力水串入风线，就是释放器冒大气泡，气浮失败。
3、空压机选择：往复式空压机耗油过多，每小时均需加油，使气浮中气路带油过多，并且气量气压脉动。而螺杆空压机由于正常运行时不消耗润滑油，气路中不带油，且气量气压恒定，噪音小，因而更适用于作为压力溶气气浮的风源。但如果维护不当，造成机器故障，仍然会影响气浮。
4、回流泵选择：建议采用立式多级离心泵
“压力溶气罐”其他说明
| 型号 |
流量
m 3 /h |
罐直径
φmm |
罐总高
Hmm |
压力范围
MPa |
进水管
mm |
出水管
mm |
进气口
mm |
放气口
mm |
液位计
mm |
压力表
mm |
安全阀
mm |
人孔
mm |
主体重量
kg |
| TR-2 |
3～6 |
φ200 |
2550 |
0.2～0.5 |
DN40 |
DN50 |
M15 |
M15 |
DN15 |
M15 |
M20 |
- |
77 |
| TR-3 |
7～12 |
φ300 |
2580 |
0.2～0.5 |
DN65 |
DN80 |
M15 |
M15 |
DN15 |
M15 |
M20 |
- |
120 |
| TR-4 |
13～19 |
φ400 |
2680 |
0.2～0.5 |
DN80 |
DN100 |
M15 |
M15 |
DN15 |
M15 |
M20 |
- |
166 |
| TR-5 |
20～30 |
φ500 |
3000 |
0.2～0.5 |
DN100 |
DN125 |
M15 |
M15 |
DN20 |
M15 |
M20 |
- |
250 |
| TR-6 |
31～42 |
φ600 |
3000 |
0.2～0.5 |
DN125 |
DN150 |
M15 |
M15 |
DN20 |
M15 |
M20 |
DN450 |
316 |
| TR-7 |
43～58 |
φ700 |
3180 |
0.2～0.5 |
DN125 |
DN150 |
M15 |
M15 |
DN20 |
M15 |
M20 |
DN450 |
413 |
| TR-8 |
59～75 |
φ800 |
3280 |
0.2～0.5 |
DN150 |
DN200 |
M15 |
M20 |
DN20 |
M15 |
M20 |
DN450 |
545 |
| TR-9 |
76～95 |
φ900 |
3330 |
0.2～0.5 |
DN200 |
DN250 |
M15 |
M25 |
DN20 |
M15 |
M20 |
DN450 |
650 |
| TR-10 |
96～118 |
φ1000 |
3380 |
0.2～0.5 |
DN200 |
DN250 |
M15 |
M25 |
DN20 |
M15 |
M20 |
DN450 |
850 |
| TR-12 |
119～150 |
φ1200 |
3510 |
0.2～0.5 |
DN250 |
DN300 |
M15 |
M25 |
DN20 |
M15 |
M20 |
DN450 |
897 |
| TR-14 |
151～200 |
φ1400 |
3610 |
0.2～0.5 |
DN250 |
DN300 |
M15 |
M25 |
DN20 |
M15 |
M20 |
DN450 |
1318 |
| TR-16 |
201～300 |
φ1600 |
3780 |
0.2～0.5 |
DN300 |
DN350 |
M15 |
M25 |
DN20 |
M15 |
M20 |
DN450 |
1576 |
【压力溶气罐配套表(参考)】
| 型号 |
阶梯环填料 |
空压机 |
回流泵 |
规格
mm |
填料高度
mm |
填料体积
m 3 |
型号 |
气量
m 3 /min |
最大压力
MPa |
功率
KW |
数量 |
型号 |
流量
m 3 /h |
扬程
m |
功率
KW |
数量 |
| TR-2 |
φ25 |
1000 |
约 0.03 |
Z-0.036/7 |
0.036 |
0.7 |
0.37 |
1台 |
CDL4-7 |
4 |
56 |
1.5 |
1台 |
| TR-3 |
φ25 |
1000 |
约 0.07 |
Z-0.036/7 |
0.036 |
0.7 |
0.37 |
1台 |
CDL12-5 |
12 |
50 |
3 |
1台 |
| TR-4 |
φ25 |
1100 |
约 0.14 |
Z-0.036/7 |
0.036 |
0.7 |
0.37 |
1台 |
CDL20-4 |
20 |
47 |
5.5 |
1台 |
| TR-5 |
φ25 |
1400 |
约 0.27 |
Z-0.08/7 |
0.08 |
0.7 |
0.75 |
1台 |
CDL |
32 |
46 |
7.5 |
1台 |
| TR-6 |
φ50 |
1400 |
约 0.40 |
Z-0.08/7 |
0.08 |
0.7 |
0.75 |
|
|
| 信息编辑：无锡宜兴高塍镇百源环保设备经营部 字号：大 中 小 |
|
